Porți logice

Porți logice de bază

O poartă logică este un dispozitiv electronic numeric elementar implementând o funcțiune logică abstractă elementară. Sunt structurile de bază care permit realizarea unor funcții logice și matematice mult mai complexe în circuitele integrate digitale. Au la bază algebra booleană și prin varii combinări a semnalelor binare permit realizarea de circuite complexe cu funcții specifice.

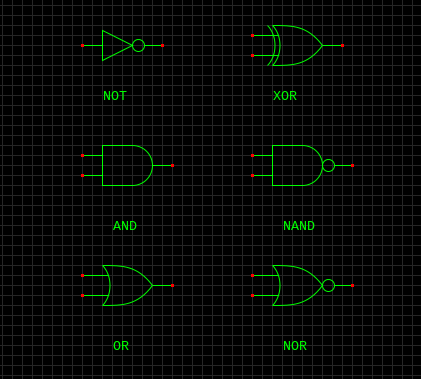

Porțile logice elementare sunt: Poarta NOT (NU), ȘI (AND), poarta SAU (OR), poarta ȘI-NU (NAND), poarta SAU-NU (NOR), poarta SAU-EXCLUSIV(XOR). Funcțiile lor sunt conforme tabelelor de adevăr caracteristic fiecăruia.

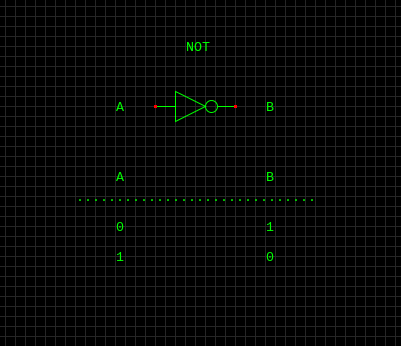

NOT

  • Poarta Nu (Inversorul) - Este un circuit cu o singură intrare, a cărui ieşire, B, este complementul intrării.
  • B = A  negat

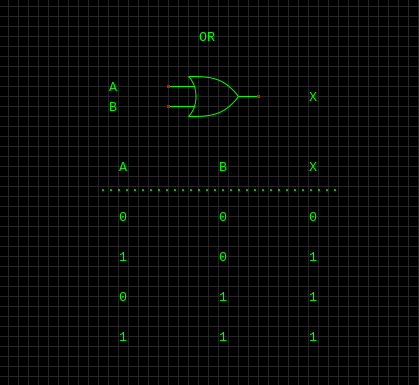

OR

  • Poarta SAU (OR) - Este un circuit cu 2, 3 sau 4 intrări, a cărui ieşire, X,  este în starea logică 1 dacă cel puţin una din intrări este în starea logică 1.
  • X = A + B

AND

  • Poarta ŞI (AND) - Este un circuit cu 2, 3 sau 4 intrări, a cărui ieşire, X, este în starea logică 1 dacă şi numai dacă toate intrările sunt în starea logică 1.
  • X = A * B

NOR

  • Poarta SAU NU (NOR) - Este un circuit cu 2, 3, 4 sau 8  intrări, a cărui ieşire, X, este în starea logică 0 dacă cel puţin una din intrări este în starea logică 1
  • X = ( A + B ) negat

NAND

  • Poarta ŞI NU (NAND) - Este un circuit cu 2, 3, 4 sau 8  intrări, a cărui ieşire, X,  este în starea logică 0 dacă şi numai dacă toate intrările sunt în starea logică 1.
  • X = ( A * B ) negat

XOR

  • Poarta SAU EXCLUSIV (XOR) - Este un circuit cu două intrări, a cărui ieşire este în starea 1 dacă şi numai dacă numai una din intrări este în starea 1.
  • X = A @ B

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
